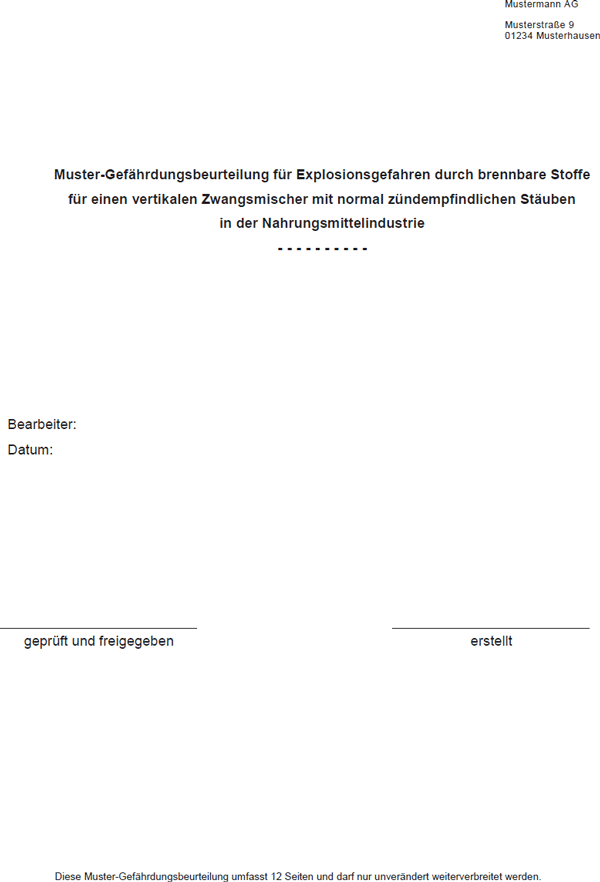

Muster-Gefährdungsbeurteilung für Explosionsgefahren durch brennbare Stoffe für einen vertikalen Zwangsmischer mit normal zündempfindlichen Stäuben in der Nahrungsmittelindustrie

Muster-Gefährdungsbeurteilung für Explosionsgefahren durch brennbare Stoffe für einen vertikalen Zwangsmischer mit normal zündempfindlichen Stäuben in der Nahrungsmittelindustrie – Seite 2 – 01.06.2015 >>

Inhalt

1

Veranlassung

3

2

Grundlagen

3

3

Kurzbeschreibung der Anlage

3

4

Explosionstechnische Beurteilung der vorhandenen Stoffe

4

5

Explosionsgefährdete Bereiche und Zoneneinteilung

5

6

Ergebnisse der Gefährdungsbeurteilung und Festlegung von Schutzmaßnahmen

6

7

Zusammenfassung

8

Anhang 1 Wahrscheinlichkeit des Vorhandenseins, der Aktivierung und des Wirksamwerdens von Zündquellen

10

Muster-Gefährdungsbeurteilung für Explosionsgefahren durch brennbare Stoffe für einen vertikalen Zwangsmischer mit normal zündempfindlichen Stäuben in der Nahrungsmittelindustrie – Seite 3 – 01.06.2015 << >>

1 Veranlassung

Im Rahmen des Forschungsvorhabens „Staubexplosionsrisiko an Mischern mit bewegten Werkzeugen zur Erstellung und Abgrenzung möglicher Explosionsschutzkonzepte“ gilt es, die Staubexplosionsrisiken in Mischern systematisch zu untersuchen. Ziel ist es dabei, Muster-Gefährdungsbeurteilungen für verschiedene Mischer in unterschiedlichen Branchen mit divergierenden Betriebsparametern zu erarbeiten, um Herstellern sowie Betreibern von Mischern die Erstellung von geräte- sowie betriebsspezifischen Risiko- und Gefährdungsbeurteilungen zu erleichtern.

In der vorliegenden Muster-Gefährdungsbeurteilung wird beispielhaft das Staubexplosionsrisiko beim Betrieb eines vertikalen Zwangsmischers mit organischen Schüttgütern in der Nahrungsmittelindustrie betrachtet. Über die dargelegte Gefährdungsbeurteilung werden Maßnahmen aufgezeigt, die einen sicheren Betrieb mit normal zündempfindlichen Stäuben gewährleisten.

2 Grundlagen

Grundlage für diese Muster-Gefährdungsbeurteilung bilden die nachfolgend aufgeführten Unterlagen und Informationen:

  • Sicherheitsdatenblatt für Weizenmehl Typ A

  • Sicherheitsdatenblatt für Reismehl Typ AA

  • Betriebsanleitung Mischer Typ VertNahlnd

3 Kurzbeschreibung der Anlage

Bei der zu betrachtenden Anlage handelt es sich um einen vertikalen Zwangsmischer mit 3 m3 Volumen, der zur Homogenisierung staubexplosionsfähiger Nahrungsmittel in Schüttgutform dient. Die Homogenisierung der Mischgüter erfolgt innerhalb des Mischbehälters durch ein rotierendes Bandwendelmischwerkzeug, welches in Größe, Anordnung, geometrischer Form und Umfangsgeschwindigkeit derart auf die Geometrie des Mischbehälters abgestimmt ist, dass es das Mischgut in eine dreidimensionale Bewegung zwingt. Der Antrieb der Welle erfolgt über einen außen aufgesetzten Motor. Die Lagerung der Welle erfolgt über das Getriebelager oberhalb der Kopfplatte des Mischers. Die Wellenabdichtung erfolgt über eine luftgespülte Lippendichtung.

Muster-Gefährdungsbeurteilung für Explosionsgefahren durch brennbare Stoffe für einen vertikalen Zwangsmischer mit normal zündempfindlichen Stäuben in der Nahrungsmittelindustrie – Seite 4 – 01.06.2015 << >>

Das Schüttgut wird in einem vorgeschalteten Behälter vorgelegt und verwogen. Anschließend gelangt die Schüttgutvorlage schwerkraftgestützt über ein kurzes Fallrohr und zwei auf der Oberseite angeordnete Befüllöffnungen in den Mischer. Das Befüllen erfolgt bei einer maximalen Umfangsgeschwindigkeit der Mischwerkzeuge von < 1 ms-1. Der Füllgrad steht hierbei in Abhängigkeit zur Rezeptur und wird über die zentrale Rezeptursteuerung zwischen 20 % und 80 % geregelt. Ist der Befüllvorgang abgeschlossen, werden die Befüllöffnungen durch eine geeignete Absperrarmatur verriegelt. Die maximale Umfangsgeschwindigkeit des Bandwendelmischwerkzeuges beträgt < 1 ms-1. Nach Ablauf der Mischzeit von maximal 5 Minuten erfolgt das Entleeren über eine Entleeröffnung in der Bodenplatte des Mischers. Für eine bessere Zugänglichkeit zu Reinigungs- und Wartungsarbeiten besitzt der Mischer eine Revisionsklappe, deren Verschluss über Endlagenschalter mit dem Antrieb der Mischwerkswelle verriegelt ist.

4 Explosionstechnische Beurteilung der vorhandenen Stoffe

In der nachstehenden Tabelle 1 sind die sicherheitstechnischen Kennzahlen der verwendeten Schüttgüter aufgeführt.

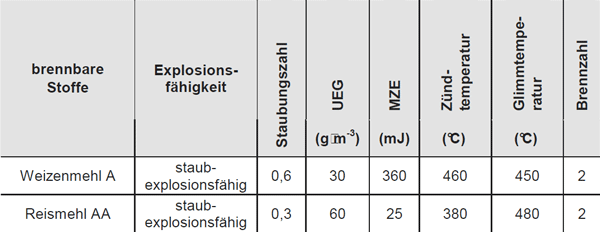

Tabelle 1: sicherheitstechnische Kennzahlen der verwendeten Rohstoffe

Anhand der beim Prozess verwendeten Rohstoffe wird deutlich, dass diese explosionsfähige Staub/Luft-Gemische bilden können. Aufgrund der geringen Staubungszahlen der gehandhabten Stäube (VDI 2263 Blatt 9) kann davon ausgegangen werden, dass deren Neigung zur Staubwolkenbildung gering ist. Es ist weiterhin ersichtlich, dass die verwendeten Produkte aufgrund der zur Zündung ihrer explosionsfähigen Staub/Luft-Gemische notwendigen Energien als normal zündempfindlich einzustufen sind (MZE ≥ 10 mJ). Entzündliche, leicht- oder hochentzündliche Flüssigkeiten werden nicht verwendet.

Muster-Gefährdungsbeurteilung für Explosionsgefahren durch brennbare Stoffe für einen vertikalen Zwangsmischer mit normal zündempfindlichen Stäuben in der Nahrungsmittelindustrie – Seite 5 – 01.06.2015 << >>

Zusammenfassend kann festgestellt werden, dass die Brenn- und Explosionskenngrößen der hier gehandhabten Schüttgüter keine signifikanten Hinweise auf eine überdurchschnittliche Reaktivität und erhöhte Zündempfindlichkeit geben.

5 Explosionsgefährdete Bereiche und Zoneneinteilung

Explosionsgefährdete Bereiche sind gemäß § 5 BetrSichV abhängig von Häufigkeit und Dauer des Auftretens von gefährlicher explosionsfähiger Atmosphäre in Zonen einzuteilen. Bei den eingesetzten Stoffen können explosionsfähige Staub/Luft-Gemische auftreten, für die folgende Zoneneinteilung gilt:

  • Zone 20 ist ein Bereich, in dem gefährliche explosionsfähige Atmosphäre als Gemisch aus Luft und brennbaren Stäuben ständig, über lange Zeiträume oder häufig vorhanden ist.

  • Zone 21 ist ein Bereich, in dem sich bei Normalbetrieb gelegentlich eine gefährliche explosionsfähige Atmosphäre als Gemisch aus Luft und brennbaren Stäuben bilden kann.

  • Zone 22 ist ein Bereich, in dem bei Normalbetrieb eine gefährliche explosionsfähige Atmosphäre als Gemisch aus Luft und brennbaren Stäuben normalerweise nicht oder aber nur kurzzeitig auftritt.

Dementsprechend lassen sich die explosionsgefährdeten Bereiche der Anlage in folgende Zonen einteilen:

Mischerinneres

Durch die betrieblich bedingte Aufwirbelung von Schüttgütern ist im gesamten Mischervolumen partiell von einem Auftreten explosionsfähiger Staub/Luft-Gemische auszugehen. Diese können dabei örtlich und zeitlich variierend auftreten. Da die Stäube eine geringe Staubungsneigung (Staubungsgruppe 1 nach VDI 2263 Blatt 9) aufweisen und der Mischer mit maximalen Relativgeschwindigkeiten von < 1 ms-1 betrieben wird, ist gelegentlich mit dem Auftreten von explosionsfähigen Staub/Luft-Gemischen während des Befüll- und Mischvorganges zu rechnen. Somit wird das Innere des Mischers in die Zone 21 eingeteilt.

Aufstellungsraum

Aufgrund der während Reinigungs- und Wartungsarbeiten nicht auszuschließenden Staubaustritte über die vorhandenen Revisionsöffnungen kann es zu Staubablagerungen im

Muster-Gefährdungsbeurteilung für Explosionsgefahren durch brennbare Stoffe für einen vertikalen Zwangsmischer mit normal zündempfindlichen Stäuben in der Nahrungsmittelindustrie – Seite 6 – 01.06.2015 << >>
Aufstellungsbereich des Mischers kommen. Da diese jedoch grundsätzlich gering sind, und unmittelbar nach ihrer Entstehung durch geeignete und im Rahmen von Betriebsanweisungen festgelegte Maßnahmen entfernt werden, entfällt eine Zoneneinteilung in die Zone 22 für den Aufstellungsraum.

Da der Aufstellungsraum einen geschlossenen Boden besitzt, sind Staubverschleppungen in darunter liegende Geschosse ausgeschlossen.

6 Ergebnisse der Gefährdungsbeurteilung und Festlegung von Schutzmaßnahmen

Gemäß Kapitel 5 ist für die Betrachtung möglicher Zündquellen im Inneren des Mischers die Zone 21 zu berücksichtigen. Daher ist für das Innere zu bewerten, ob und inwieweit im Normalbetrieb und bei üblicherweise zu erwartenden Betriebsstörungen wirksame Zündquellen auftreten können und durch welche Schutzmaßnahmen deren Wirksamkeit auf ein tolerierbares Maß reduziert werden kann.

Unter Berücksichtigung der in der DIN EN 1127-1 bzw. in der TRBS 2152 Teil 3 genannten Zündquellenarten, kommen demnach folgende wirksame Zündquellen in den Arbeitsbereichen in Betracht:

  • heiße Oberflächen

  • mechanisch erzeugte Funken

  • elektrische Anlagen

  • statische Elektrizität

  • Exotherme Reaktionen, einschließlich Selbstentzündung von Stäuben

Das hierfür zugrunde liegende Explosionsschutzkonzept basiert auf Maßnahmen zur Vermeidung von explosionsfähiger Atmosphäre in Verbindung mit Maßnahmen zur Vermeidung von wirksamen Zündquellen. Die getroffenen Schutzmaßnahmen unterteilen sich dabei in technische und organisatorische Maßnahmen, die im Folgenden näher beschrieben werden.

Zur Vermeidung des Auftretens gefährlicher explosionsfähiger Atmosphäre im Bereich des Mischeraufstellungsraumes werden mögliche Staubablagerungen umgehend durch Absaugen über einen für den Betrieb in staubexplosionsgefährdeten Bereichen geeigneten mobilen Staubsauger (Kennzeichnung II 3D) beseitigt. Die Einhaltung der Reinigungsmaßnahmen

Muster-Gefährdungsbeurteilung für Explosionsgefahren durch brennbare Stoffe für einen vertikalen Zwangsmischer mit normal zündempfindlichen Stäuben in der Nahrungsmittelindustrie – Seite 7 – 01.06.2015 << >>
wird im Rahmen eines organisatorisch festgeschriebenen Reinigungsplanes geregelt und protokolliert.

Da die dem Mischer vorgeschalteten Apparate bestimmungsgemäß zur Handhabung der vorliegenden Stäube geeignet sind und keine Verfahrensschritte, die zu gefährlichen Temperaturerhöhungen innerhalb des Schüttgutes führen könnten, vor dem Mischprozess stattfinden, kann ein Eintrag von Glimmnestern in den Mischer ausgeschlossen werden. Im Rahmen der Inbetriebnahme hat sich zudem gezeigt, dass keine nennenswerte Erwärmung des Mischgutes innerhalb der Mischzeit stattfindet.

Die Rohstoffe werden grundsätzlich nach den Qualitätsanforderungen vorgesiebt. Hierfür ist dem Mischer eine Siebanlage vorgeschaltet. Die Maschenweite des Schwingsiebes beträgt 6 mm. Aufgrund der Rohstoffvorsiebung und des Minimalabstandes von 8 mm zwischen bewegten Mischwerkzeugen und dem Mischbehälter, ist ein Eintrag von Fremdkörpern, die zur Zündquelle werden könnten, auszuschließen.

Die Schraubverbindungen im Inneren des Mischers sind gegen unbeabsichtigtes Lösen gesichert, so dass das Lösen und Anschlagen von Schrauben und Muttern für zu erwartende Fehlerzustände ausgeschlossen werden kann.

Das Auftreten zündwirksamer mechanisch erzeugter Funken infolge des Anlaufens oder Anschlagens des Mischwerkzeuges wird durch regelmäßige Wartung und Instandhaltung vermieden. Des Weiteren kommen geeignete Materialpaarungen, wie bspw. Edelstahl-Edelstahl, zum Einsatz, die bei Eintritt von einzelnen Schlägen nicht zur Funkenbildung neigen.

Reibungsbedingte heiße Oberflächen am Lager und der Wellendurchführung werden durch regelmäßige Wartung entsprechend den Herstellervorgaben und durch die Luftspülung der Lippendichtung mit Überwachung des Volumenstromes vermieden. Die Durchflussüberwachung ist hartverdrahtet und schaltet den Antrieb bei Unterschreitung des Mindestvolumenstromes von 2 m3h-1 spannungsfrei.

Die im Mischer eingesetzten elektrischen Betriebsmittel weisen eine maximale Oberflächentemperatur von 240 C auf und sind für den Betrieb in Zone 21 geeignet. Bezüglich der Auswahl und Errichtung der elektrischen Betriebsmittel wurden die Vorgaben der DIN EN 60079-14 beachtet.

Zur Vermeidung von gefährlichen Aufladungen sind sämtliche leit- und ableitfähigen Anlagenteile in den betrieblichen Potenzialausgleich eingebunden und weisen einen Ableitwiderstand von < 106 Ω auf. Isolierende Beschichtungen mit einer Durchschlagsspannung > 4 kV

Muster-Gefährdungsbeurteilung für Explosionsgefahren durch brennbare Stoffe für einen vertikalen Zwangsmischer mit normal zündempfindlichen Stäuben in der Nahrungsmittelindustrie – Seite 8 – 01.06.2015 << >>
werden nicht verwendet. Die infolge des Mischguthandlings zu erwartenden Büschelentladungen sind für Stäube nicht zündwirksam.

Zur Vermeidung eines Lager- oder Dichtungsschadens erfolgen eine Verschleißprüfung sowie die Wartung des Mischers entsprechend den Herstellervorgaben in Intervallen von höchstens 8 Wochen je nach Anlagenauslastung. Hierbei werden die Lagerschmierung sowie der Mindestabstand zwischen dem Mischbehälter und dem Mischwerkzeug kontrolliert.

Halbjährlich werden die Funktionsfähigkeit und das Ansprechverhalten der MSR-Einrichtungen mit Sicherheitsfunktion, wie die Verriegelung der Revisionsklappe sowie die Spülluftüberwachung, geprüft. Festgeschrieben und protokolliert werden die Wartungen im Rahmen des betriebseigenen Wartungsplans.

Nach dem Austausch einer Dichtung wird der Mischer grundsätzlich zunächst ohne Mischgut betrieben und die Temperaturentwicklung im Bereich der neuen Dichtung sowie die technische Dichtheit des Mischers hinsichtlich der normalen Betriebsparameter überprüft.

Zur Verhinderung von wirksamen Zündquellen ist für die Durchführung von Heißarbeiten, wie bspw. der Einsatz von Winkelschleifern oder Schweißgeräten, eine schriftliche Arbeitsfreigabe erforderlich. Heißarbeiten werden im Bereich des Mischers grundsätzlich erst nach Beseitigung sämtlicher Staubablagerungen und nur mit einer Brandsicherheitswache durchgeführt. Die organisatorische Regelung zur Durchführung von Heißarbeiten ist in einer Betriebsanweisung dargelegt.

Eine tabellarische Zusammenfassung der Gefährdungsanalyse und der entsprechend angewandten technischen sowie organisatorischen Schutzmaßnahmen ist im Anhang 1 in Tabelle 2 aufgeführt.

7 Zusammenfassung

Das auf Basis der vorliegenden Gefährdungsbeurteilung umgesetzte Explosionsschutzkonzept ist im betrieblichen Explosionsschutzdokument nach § 6 BetrSichV beschrieben.

Die Prüfung vor Inbetriebnahme nach § 14 (1) sowie Anhang 4 A Nr. 3.8 BetrSichV wurde durch eine befähigte Person mit besonderer Kenntnis auf dem Gebiet des Explosionsschutzes gemäß TRBS 1203 nach den Vorgaben der TRBS 1201 mit dem Teil 1 durchgeführt.

Die Wirksamkeit der Explosionsschutzmaßnahmen wird im Rahmen der ermittelten Prüffrist von 3 Jahren durch eine befähigte Person gemäß TRBS 1203 nach den Vorgaben der TRBS

Muster-Gefährdungsbeurteilung für Explosionsgefahren durch brennbare Stoffe für einen vertikalen Zwangsmischer mit normal zündempfindlichen Stäuben in der Nahrungsmittelindustrie – Seite 9 – 01.06.2015 << >>
1201 mit dem Teil 1 überprüft. Die Prüfergebnisse werden in Form von Prüfaufzeichnungen dokumentiert.

Musterhausen, den ….

Bearbeiter

Muster-Gefährdungsbeurteilung für Explosionsgefahren durch brennbare Stoffe für einen vertikalen Zwangsmischer mit normal zündempfindlichen Stäuben in der Nahrungsmittelindustrie – Seite 10 – 01.06.2015 << >>

Anhang 1 Wahrscheinlichkeit des Vorhandenseins, der Aktivierung und des Wirksamwerdens von Zündquellen

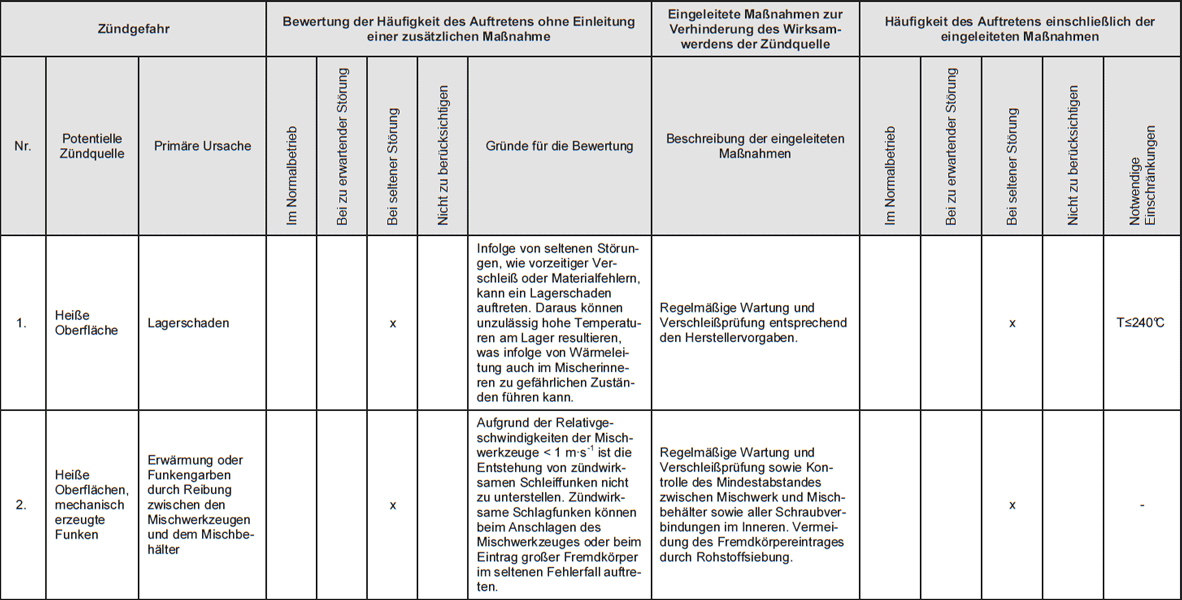

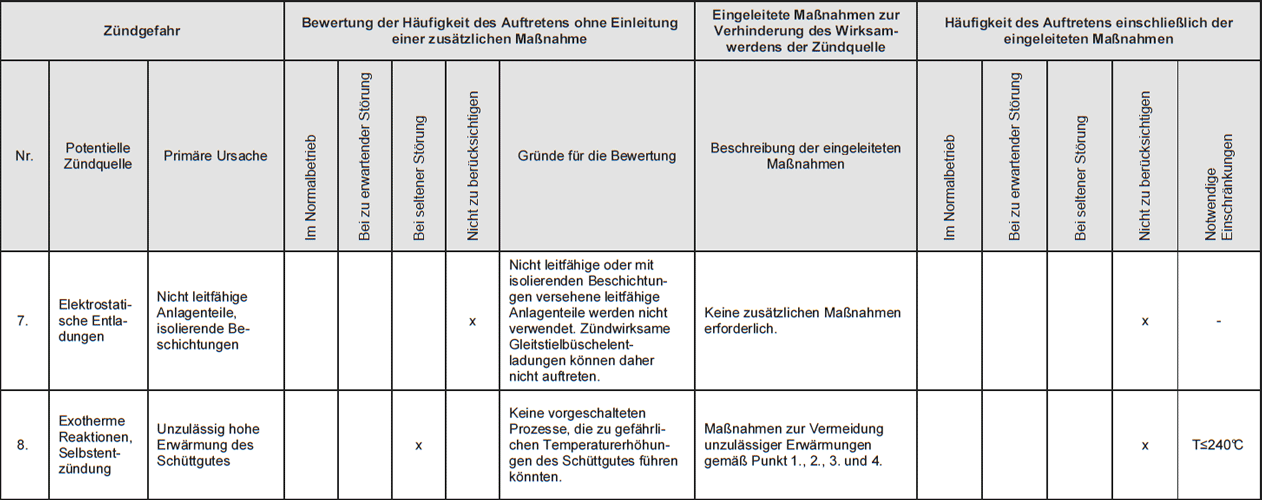

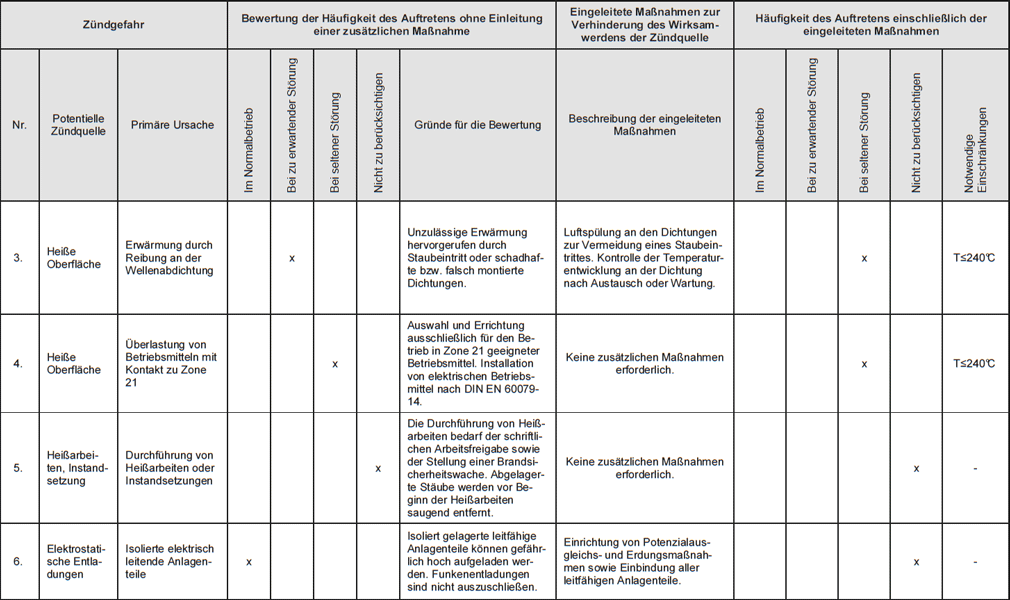

Tabelle 2: Zündgefahren und Schutzmaßnahmen
