Abschnitt 3.1 BGI 559 – 3.1 Ersatz eines Trennschalters durch einen Lasttrennschalter

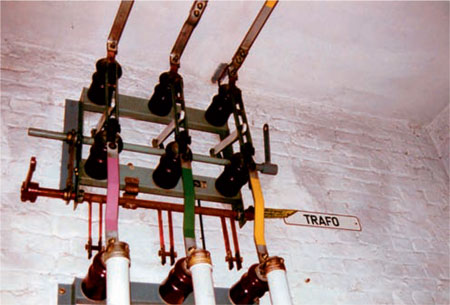

Auf Bild 3.1.1 ist ein Trennschalter zu sehen. Beim Öffnen könnten die Schaltlichtbögen seitlich überschlagen und zu einem dreipoligen Störlichtbogen führen.

Bild 3.1.1 Dreipoliger Trennschalter, der gegen einen Lasttrennschalter auszuwechseln ist

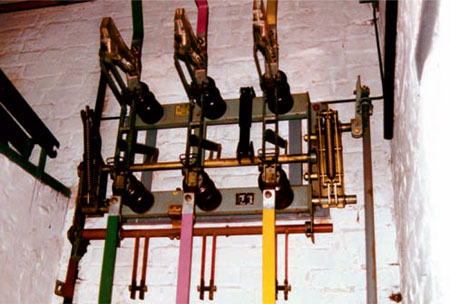

Ein Lasttrennschalter (Bild 3.1.2) hat dagegen Lastschaltvermögen. Das Schaltvermögen ist durch die Federkräfte (schnelles Öffnen der Trennlaschen) und durch nacheilende Kontakte in Schaltkammern gegeben.

Durch die Schaltkammern können die Schaltlichtbögen nicht seitlich überschlagen und werden gelöscht.

Für den Antrieb mit Schnell-EIN/AUS-Schaltung und für die Schaltkammern eines Lasttrennschalters gibt es unterschiedliche konstruktive Ausführungen.

Einschaltfeste Erdungsschalter werden an dieser Stelle nach DIN VDE 0101 (05/89) nicht gefordert, sollten aber den Betreibern zum Einbau empfohlen werden.

Bild 3.1.2 Lasttrennschalter

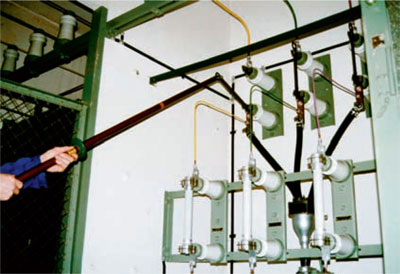

Im Bild 3.1.3 wird der einpolige Schaltvorgang an einem Trennschalter dargestellt. Dieser Trennschalter ist gegen einen Lasttrennschalter auszutauschen.

Bild 3.1.3 Einpolig zu betätigender Trennschalter

Der in Bild 3.1.4 dargestellte Lasttrennschalter (Driescher, einpolig zu betätigen) erfüllt die Bedingungen nach DIN VDE 0101 (05/89) Abschnitt 4.4, aber nicht die Anforderungen nach DIN VDE 0670 Teil 301/12.92 (dreipoliges Schalten). Eine Anpassung an DIN VDE 0670 wird nicht gefordert.

Bild 3.1.4 Lasttrennschalter Bauart nicht nach DIN VDE 0670 Teil 301/12.92
