Anhang 2 – Temperaturabhängigkeit der Stickstoffmonoxidausbeute

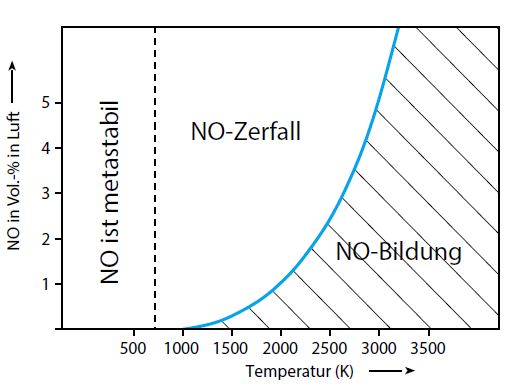

Abb. A1 Temperaturabhängigkeit der Stickstoffmonoxidausbeute bei der Synthese aus Luft

nach: Hollemann Wiberg

Wie aus Abb. A1 hervorgeht, befinden sich bei 2000 Grad absolut ca. 1 Vol.-% und bei 3000 Grad absolut ca. 5 Vol.-% Stickstoffmonoxid mit Luft im Gleichgewicht.

Beim Abkühlen des Reaktionsgemisches - in unmessbar kleiner Geschwindigkeit - wird sich das der niedrigeren Temperatur entsprechende Gleichgewicht einstellen. Die Kurve entspricht den Gleichgewichtskonzentrationen von NO bei den verschiedenen Temperaturen.

Wird dagegen das gebildete Gemisch rasch abgekühlt (wie zum Beispiel beim Schweißen), kann sich das neue Gleichgewicht nicht einstellen.
