Abschnitt 2.2 – Frage 9:
Wie funktioniert eine Klimaanlage im Fahrzeug?

Mittels einer Klimaanlage wird die dem Fahrzeuginnenraum zugeführte Luft gekühlt. Dies erfolgt durch eine Kältemaschine, die ähnlich wie ein Kühlschrank funktioniert. Darin befindet sich ein Kältemittel, das im geschlossenen Kreislauf zirkuliert.

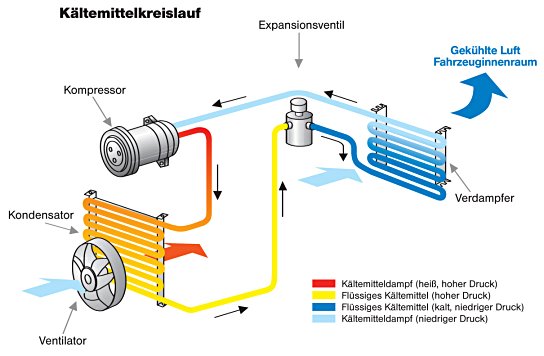

Im Verdampfer verdampft zunächst flüssiges Kältemittel (siehe Prinzipskizze). Dabei wird der Umgebung Wärme entzogen und Luft gekühlt (diese gekühlte Luft gelangt in den Fahrzeuginnenraum). Der entstehende Kältemitteldampf wird vom Kompressor (Verdichter) angesaugt und verdichtet, bzw. komprimiert. Dabei wird der Druck erhöht und dadurch erhitzt sich der Kältemitteldampf. Im Kondensator (Verflüssiger) wird der heiße Kältemitteldampf verflüssigt. Dabei wird Wärme frei und an die Umgebungsluft nach außen abgegeben. Dieses jetzt flüssige Kältemittel wird in den Verdampfer über ein Expansionsventil eingespritzt. Dabei kommt es zu einer Entspannung (Druckreduzierung) und Abkühlung des flüssigen Kältemittels. Durch die Verdampfung des flüssigen Kältemittels erfolgt die Wärmeaufnahme bzw. Kühlung der dem Fahrzeug zugeführten Luft. Der Kreislauf ist somit geschlossen.

Ist die zu kühlende Luft feucht, so kann Wasserdampf aus der Luft am Verdampfer kondensieren. Dies erkennt man auch daran, dass am Ablauf der Klimaanlage Wasser austritt. Die Luft wird dabei getrocknet. Dies kann man sich zu Nutze machen, um beschlagene Scheiben zu trocknen.

Im einfachsten Falle kann eine Klimaanlage durch einen Ein-/Ausschalter betätigt werden. Komfortabler ist eine Klimaautomatik, bei der die Kühlung bzw. Erwärmung der Luft in Abhängigkeit der eingestellten Lufttemperatur automatisch erfolgt.
