Anhang 3, Kennzeichnung von Kabeln und Leitungen
Anhang 3
Einsatz elektrischer Betriebsmittel bei erhöhter elektrischer Gefährdung (DGUV Information 203-004)

Anhangteil

Titel: Einsatz elektrischer Betriebsmittel bei erhöhter elektrischer Gefährdung (DGUV Information 203-004)
Normgeber: Bund
Amtliche Abkürzung: DGUV Information 203-004
Gliederungs-Nr.: [keine Angabe]
Normtyp: Satzung

Anhang 3 – Kennzeichnung von Kabeln und Leitungen

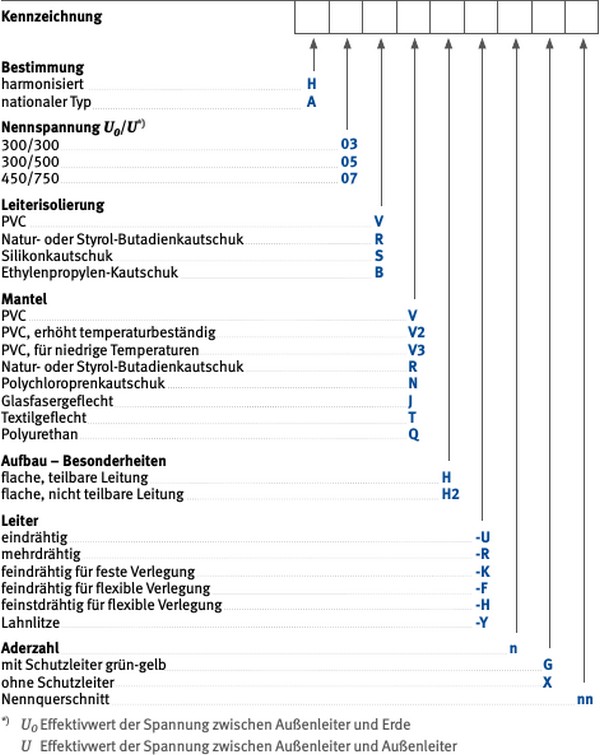

Tabelle 1: Kurzzeichen für harmonisierte Leitungen

Tabelle 2: Beispiele für Leitungsbauarten

harmonisiertLeitungfrüher
H05V-U
H05V-K
PVC-VerdrahtungsleitungNYFA
NYFAF
H07V-U
H07V-K
PVC-AderleitungNYA
NYAF
H03VV-F
H03VVH2-F
Leichte KunststoffschlauchleitungNYLHY
H05VV-Fmittlere KunststoffschlauchleitungNYMHY
H05RR-Fmittlere GummischlauchleitungNLH
H05RN-Fmittlere GummischlauchleitungNMH
H07RN-Fschwere GummischlauchleitungNMHöu
H07BQ-FEPR-isolierte Schlauchleitung mit
Polyurethan-Mantel
NGM11YÖ
H03VH-Yleichte ZwillingsleitungNLYZ
H03VH-HZwillingsleitungNYZ
H03RT-FGummiaderschnurNSA
nationale NormLeitung
NSSHÖUschwere Gummischlauchleitung für sehr hohe mechanische Beanspruchung und für ständige Verwendung im Freien

Tabelle 3: Kabel und Leitungen ohne grün-gelbe Ader

Anzahl der AdernFarben der Adern a)
2BlauBraun
3-BraunSchwarzGrau
b)BlauBraunSchwarz
4BlauBraunSchwarzGrau
5BlauBraunSchwarzGrauSchwarz

Tabelle 4: Kabel und Leitungen mit grün-gelber Ader

Anzahl der AdernFarben der Adern a)
SchutzleiterAktive Leiter
3Grün-GelbBlauBraun
4Grün-Gelb-BraunSchwarzGrau
5Grün-GelbBlauBraunSchwarzGrau
a)

Blanke konzentrische Leiter, wie metallene Mäntel, Armierungen und Schirme, werden in diese Tabelle nicht als Leiter betrachtet. Ein konzentrischer Leiter ist durch seine Anordnung gekennzeichnet und braucht nicht durch Farben gekennzeichnet zu werden.

b)

Nur für bestimmte Anwendungen
