Abschnitt 4.4 – 4.4 Umgang mit Brennern

Für Schweiß-, Schneid- und Anwärmarbeiten mit der Flamme werden überwiegend Saugbrenner (Injektorbrenner) benutzt, bei denen der Sauerstoff (bei Wärmebrennern auch die Druckluft) in Folge des höheren Arbeitsdrucks das Brenngas über eine Injektordüse ansaugt. Die erforderliche Funktionsprüfung ist zumindest

  • vor der ersten Inbetriebnahme,

  • beim Anschluss von Schläuchen

durchzuführen.

Es empfiehlt sich, die Saugprobe auch nach einem Wechsel des Brennereinsatzes zu machen.

Sie lässt sich nach Abnehmen des Brenngasschlauchs von der Brennertülle leicht durchführen. Die angefeuchtete Fingerspitze wird bei geöffneten Brennerventilen und anstehendem Sauerstoff- oder Pressluftdruck auf die Brenngastülle gelegt (Abb. 7). Zeigt sich dabei keine Saugwirkung, ist der Brenner nicht in Ordnung und darf in diesem Zustand nicht benutzt werden.

Soll der Saugbrenner gezündet werden, ist üblicherweise folgende Reihenfolge einzuhalten:

  1. 1.

    Sauerstoffventil öffnen,

  2. 2.

    Brenngasventil öffnen,

  3. 3.

    ausströmendes Gasgemisch anzünden,

  4. 4.

    Flamme einstellen.

Zum Abstellen muss in umgekehrter Reihenfolge verfahren werden.

Das Zünden des Brenners muss mit geeigneten Gasanzündern erfolgen, die das Unternehmen bereitstellen muss. Die Verwendung von Streichhölzern oder Feuerzeugen kann zu Brandverletzungen führen. Es ist zu beachten, dass mit Zündung der Flamme sofort große Wärme entsteht. Auf ausreichenden Abstand zu Körperteilen, Kleidung oder brennbaren Gegenständen muss geachtet werden.

Wenn die Brennerflamme beim Gebrauch wiederholt abknallt oder sogar zurückschlägt, ist die Ursache meist Überhitzung oder Verstopfung der Brennerdüse oder ungenügender Dichtsitz des Brennereinsatzes. Kühlen, Reinigen und leichtes Nachziehen der Überwurfmutter des Brennereinsatzes sollten für richtige Funktion sorgen.

Lässt sich die Störung mit diesen Mitteln jedoch nicht beseitigen, ist der Brenner zur Reparatur an den Herstellerbetrieb oder eine autorisierte Fachwerkstatt zu geben.

Der Austausch von Verschleißteilen kann auch durch das Bedienpersonal selbst erfolgen, wenn es nach besonderer Unterweisung über entsprechende Fachkunde verfügt und Ersatzteile des Herstellers zur Verfügung stehen.

Nach jeder Reparatur, besonders bei Verwendung von zugelassenen Bauteilen anderer Hersteller, ist eine Prüfung des Brenners auf Dichtheit, Saugfähigkeit, Gasrücktrittsicherheit, Rückzündsicherheit und sicheren Betrieb erforderlich. Die Ergebnisse der Prüfung sind zu dokumentieren.

Um jede Verwechslung zu vermeiden, müssen auf jedem sicherheitstechnisch wichtigen Einzelteil des Brenners der Name oder das Firmenzeichen des Herstellers und die Brenngasart angegeben sein. Für die Brenngase werden zum Beispiel folgende Zeichen verwendet:

A=Acetylen,
P=Flüssiggas, Propan
M=Erdgas, Methan
H=Wasserstoff

An der Mischdüse eines jeden Brenngas-Sauerstoff oder Brenngas-Druckluft-Brenners muss das Kennzeichen für das jeweilige Mischsystem angegeben sein.

ifür Mischung mit Saugwirkung (Saugbrenner)
IIfür Mischung ohne Saugwirkung (Druckbrenner)
ifür gasrücktrittsichere Mischung mit Saugwirkung
IIfür gasrücksichtrittsichere Mischung ohne Saugwirkung

Fehlt der waagerechte Strich im Mischsystem-Kennzeichen, bedeutet das mangelnde Sicherheit gegen Gasrücktritt. Dem Brenner muss dann an den Eingängen für Brenngas und Sauerstoff oder Druckluft jeweils eine entsprechende Sicherheitseinrichtung vorgeschaltet werden.


Abb. 8 Geräuscharmer Wärmebrenner mit Mehrlochdüse

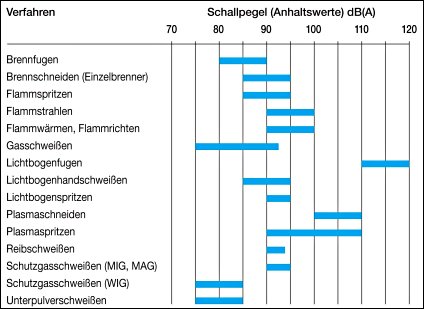

Für Wärmearbeiten sind anstelle eines Schweißbrenners spezielle Wärmebrenner mit Mehrlochdüse (Abb. 8) oder Luftansaugbrenner einzusetzen. Derartige Brenner verursachen wesentlich geringere Geräusche.

Alle Geräte der Autogentechnik sind Präzisionsgeräte. Sie müssen immer pfleglich behandelt, vor mechanischen und thermischen Beschädigungen geschützt und bei Nichtgebrauch sorgsam verwahrt werden.

Das Anhängen der Schläuche und Brenner an Gasflaschen und Druckregler ist gefährlich, hat wiederholt zu schweren Unfällen geführt und ist deshalb nicht gestattet.

Für das kurzfristige Ablegen des Brenners bei der Arbeit haben sich Aufhängegabeln bewährt. Durch eine sinnvolle Zusatzeinrichtung kann dabei die Gaszufuhr zum Brenner unterbrochen werden, so dass die Flamme verlischt; eine Zündflamme zur Wiederzündung des Brenners ermöglicht schnelles Weiterarbeiten ohne Neueinstellung der Brennerflamme.

Es muss aber darauf geachtet werden, dass nicht durch versehentliches Herabfallen des Brenners eine unbeabsichtigte Freigabe des Gasflusses möglich wird.

Angeschlossene Brenner dürfen niemals in geschlossene Schränke, Schubladen oder Werkzeugkisten abgelegt werden, weil es infolge unzureichenden Luftaustausches bei undichten oder unverschlossenen Ventilen zu explosionsfähigen Gasansammlungen kommen kann.
