Abschnitt 8.1 – 8 Brand-, Explosions- und Verbrennungsgefahren
8.1 Allgemein

Bei den Lichtbogenverfahren sind immer Zündquellen vorhanden:

  • durch den Lichtbogen selbst

  • durch die prozessbedingten Temperaturen und die Wärmeleitung

  • durch frei werdende Funken, heiße Metall- und Schlacketeilchen

Funken können sich in alle Richtungen ausbreiten, auch wenn einzelne Verfahren (z. B. thermisches Trennen) den Funkenflug in eine bestimmte Richtung begünstigen. Funken und Schweißspritzer können brennbare Materialien in Brand setzen und explosionsfähige Stoffe zünden. Dies gilt nicht nur für Materialien im unmittelbaren Schweißbereich, sondern auch in angrenzenden Bereichen, denn Funken und Spritzer können auch durch unscheinbare Öffnungen in benachbarte Bereiche gelangen (siehe Abb. 8-1).

Ausdehnung und Form der durch Funkenflug gefährdeten Bereiche ergeben sich aus den Flugbahnen der heißen Partikel (siehe Abb. 8-2).

Die Angaben über die Reichweiten sind Anhaltswerte zur Abschätzung des Funkenflugs. Sie berücksichtigen die Gesamtreichweite und das Zündvermögen heißer Metall- und Schlacketeilchen bei fachgerechter Ausführung der Arbeiten und ungünstigen Arbeitsbedingungen (siehe Tabelle 5).

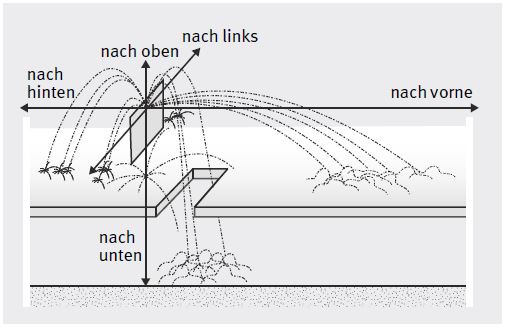

Abb. 8-1 Ausbreitungsverhalten von Funken, Metall- und Schlackepartikeln bei Schweißarbeiten

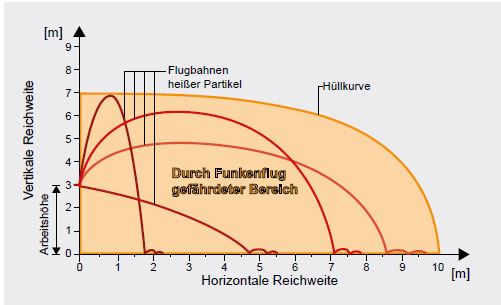

Abb. 8-2 Ausdehnung des durch Funkenflug gefährdeten Bereiches beim thermischen Trennen in einer Arbeitshöhe von 3 m

Tabelle 5 Anhaltswerte zur Abschätzung des Funkenflugs

ArbeitsverfahrenDurch Funkenflug gefährdete Bereiche
Horizontale Reichweite 1)Vertikale Reichweite
nach obennach unten
Löten mit Flammebis zu 2 mbis zu 2 mbis zu 10 m
Schweißen
(manuelles Gas- und Lichtbogenschweißen)
bis zu 7,5 mbis zu 4 mbis zu 20 m
Thermisches Trennenbis zu 10 mbis zu 4 mbis zu 20 m
1)

Reichweite bei üblicher Arbeitshöhe von ca. 2 bis 3 m

Übliche Verfahrensstörungen wurden dabei berücksichtigt. Die Reichweiten für den horizontalen Bereich umfassen auch mögliche Ablenkungen der Partikel aus ihrer Flugbahn durch Hindernisse in der Umgebung (z. B. Gerüste, Geländer). Die Reichweitenangaben für thermisches Trennen schließen auch Schleifarbeiten ein. Raumbegrenzungen und wirksame Abschirmungen können die durch Funkenflug gefährdeten Bereiche beschränken. Bei Arbeitshöhen über 3 m ist als Richtwert anzunehmen, dass sich mit jedem Meter zusätzlicher Arbeitshöhe der Bereich in der Horizontalen um etwa 0,5 m vergrößert.

Besonders heimtückisch ist die Gefahr, dass sich Brände noch viele Stunden nach dem Ende einer Schweißarbeit entwickeln können. Deshalb müssen vor Beginn schweißtechnischer Arbeiten, besonders bei Montagen und Reparaturen außerhalb betrieblicher Schweißwerkstätten, der Arbeitsbereich und seine Umgebung besichtigt werden, um geeignete Maßnahmen auch gegen Schwelbrände treffen zu können.

Durch bauliche Verkleidungen sind brennbare Stoffe (z. B. Dämmstoffe, Elektroinstallationen) häufig nicht sichtbar. Schweißarbeiten in Kaufhäusern, Lagerräumen und Betrieben, in denen brennbare Stoffe lagern, haben schon oft zu Großbränden geführt. Vor Beginn der Schweißarbeiten sind die Brandlasten durch vollständiges Entfernen des brennbaren Materials zu beseitigen. Dabei dürfen Papierreste, Holzwolle, Späne, Fasern oder Staubansammlungen, aber auch brennbare Stoffe und Gegenstände, die fest mit dem Gebäude verbunden sind (z. B. Verkleidungen oder Isolierungen), nicht übersehen werden. Sind die Ansammlungen brennbaren Materials nicht zu vermeiden, muss die Brandgefahr durch Abdecken des gefährdeten Materials und Abdichten, z. B. von Mauerdurchbrüchen, beseitigt werden. Es ist vor Beginn der Schweißarbeiten zu prüfen, ob eine Brandwache mit geeigneten Feuerlöscheinrichtungen erforderlich ist. Weiterhin muss festgelegt werden, ob die Arbeitsstelle und ihre Umgebung auch nach Beendigung der Schweißarbeiten beobachtet werden muss.

Die erforderlichen Maßnahmen sind im Rahmen der Ermittlungen zur Gefährdungsbeurteilung zu dokumentieren. Bei regelmäßig wiederkehrenden, gleichartigen schweißtechnischen Arbeiten, bei denen sich eine Brandentstehung durch das Entfernen brennbarer Stoffe und Gegenstände nicht verhindern lässt, können diese Maßnahmen in Betriebsanweisungen festgelegt werden. Außerhalb dieser Bereiche muss bei Brand- und Explosionsgefahr ein Erlaubnisschein für Schweißen und verwandte Verfahren (Schweißerlaubnis) erstellt werden (siehe Anhang 1). Werden die Schweißarbeiten als Dienstleistung von einem anderen Unternehmen durchgeführt, sind die erforderlichen Maßnahmen zwischen dem Auftraggeber, der die speziellen Gegebenheiten seines Unternehmens kennt, und dem Auftragnehmer, der die verfahrensspezifischen Gefährdungen kennt, abzustimmen. Das Ergebnis dieser Abstimmung ist im Schweißerlaubnisschein zu dokumentieren und der ausführenden Schweißfachkraft zur Kenntnis zu geben. Die Sicherheitsmaßnahmen müssen unter Beachtung der jeweiligen Bedingungen mit dem Auftraggeber abgestimmt und in einer Schweißerlaubnis schriftlich festgelegt werden.

Sämtliche Sicherheitsmaßnahmen dürfen erst aufgehoben werden, wenn keine Zündgefahr mehr besteht.
