Abschnitt 4 – 4 Arbeitsgruben und Unterfluranlagen

Viele Arbeiten an Fahrzeugen müssen an der Unterseite oder von der Unterseite her durchgeführt werden.

Um solche Arbeiten sicher ausführen zu können, ohne das Fahrzeug anheben zu müssen, werden Arbeitsgruben und Unterfluranlagen benutzt.

Unterfluranlagen unterscheiden sich von den Arbeitsgruben dadurch, dass:

  • in der Decke eines kellerartigen Raumes eine oder mehrere Arbeitsöffnungen vorhanden sind

  • der Zugang zur Unterfluranlage in der Regel nicht durch die Arbeitsöffnung erfolgt

Arbeitsgruben und Unterfluranlagen müssen so gebaut sein, dass sie leicht betreten und im Gefahrfall schnell verlassen werden können.

  • Bei den Arbeitsgruben, die mehr als 5 m lang sind, gilt diese Forderung als erfüllt, wenn eine Treppe an jedem Ende der Arbeitsgrube vorhanden ist.

  • Bei Arbeitsgruben bis 5 m Länge, gemessen in Werkstattflurebene, und bei Unterfluranlagen mit einer oder zwei Arbeitsöffnungen ist anstelle einer zweiten Treppe auch ein anderer trittsicherer Ausstieg ausreichend. Trittsichere Ausstiege sind z. B. fest angebrachte Stufenanlegeleitern mit Haltemöglichkeit an der Ausstiegsstelle. Steigleitern sind weniger geeignet, Steigeisen sind unzulässig.

  • Bei Arbeitsgruben bis 0,9 m Tiefe in Verbindung mit einer integrierten Hebebühne kann auf eine zweite Treppe verzichtet werden, wenn im gegenüberliegenden Bereich des Grubenzuganges ein Verlassen über den Grubenrand durch eine mindestens 0,5 m hohe und 0,75 m breite Öffnung möglich ist.

Die Treppen dürfen nicht steiler als 45 sein. Für Treppen, die ausschließlich als Notausstiege vorgesehen sind, ist ein Neigungswinkel bis 60 zulässig (Bild 4-1 auf Seite 12).

Bei Neubauten ist die Länge der Arbeitsgruben so zu bemessen, dass die Ausgänge mit dem längsten zu erwartenden Fahrzeug nicht gleichzeitig verstellt werden können.

Werden Arbeitsgruben mit mehreren Fahrzeugen besetzt, dürfen die Ausgänge nicht gleichzeitig verstellt sein.

Zwischen den Fahrzeugen sind Einrichtungen für zusätzliche Ausstiege bereitzuhalten, z. B. Einhakleitern, Anlegeleitern, Tritte. Steigleitern sind weniger geeignet; Steigeisen sind unzulässig.

Der sicherste Zugang wird aber dann wertlos, wenn er von einem Fahrzeug über der Grube verstellt wird. Deshalb ist darauf zu achten, dass die Fahrzeuge möglichst alle Zugänge zur Arbeitsgrube freilassen.

Bei längeren Arbeitsgruben, die mit mehreren Fahrzeugen zur gleichen Zeit besetzt werden, ist dafür zu sorgen, dass ein Ausstieg, z. B. eine bewegliche Stufenanlegeleiter, zwischen den Fahrzeugen angebracht wird.

Arbeitsöffnungen von Arbeitsgruben und Unterfluranlagen stellen Löcher im Boden dar, in die Personen hineinstürzen können, wenn kein Fahrzeug über der Grube steht.

Sie sind dann z. B.

  • mit Rollos entsprechender Tragkraft abzudecken

  • durch Bohlen oder Roste abzudecken

  • mit Schutzgeländern zu umwehren

Arbeitsöffnungen können auch mit Seilen oder Ketten abgesperrt werden.

Dann kann auch kein falscher sportlicher Ehrgeiz entwickelt werden, indem die offene Grube übersprungen wird, um einen Umweg um die Grube herum zu sparen.

Zum Beispiel können in einer Arbeitsgrube einer Straßenbahnwerkstatt die Abdeckroste pneumatisch hochgeklappt werden.

So können Arbeiten an tief liegenden Aggregaten von der Seite her in optimaler Arbeitshöhe durchgeführt werden.

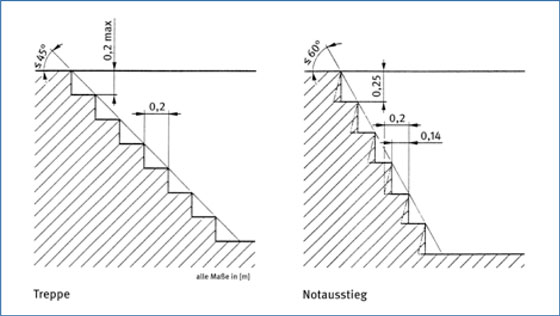

Bild 4-1: Treppenmaße für Arbeitsgruben

In hochgeklapptem Zustand verhindert eine Querstrebe an der Stirnwand des Rostes ein Hineinstürzen in die Grube.

Fahrzeuge dürfen nur dort verlassen oder bestiegen werden, wo die Seitengruben abgedeckt sind.

Auf diese Sicherungen kann nur dann verzichtet werden, wenn z. B.:

  • sich die Arbeitsöffnung in einem abgetrennten Raum befindet, in dem nur gearbeitet wird, wenn die Arbeitsöffnung mit einem Fahrzeug besetzt ist

  • zu den Räumen, in denen sich Arbeitsöffnungen befinden, nur dort beschäftigte Personen Zutritt haben

  • die Arbeitsöffnungen so weit voneinander entfernt sind, dass für jeden Arbeitnehmer mindestens 1,5 m2 Arbeitsfläche zur Verfügung steht und die Bewegungsfläche an keiner Stelle weniger als 1 m breit ist

Um ein Hineinstürzen in ungesicherte Arbeitsöffnungen zu vermeiden, dürfen Arbeiten, die an anderen Arbeitsplätzen ausgeführt werden können, nicht über und dicht neben diesen Arbeitsöffnungen vorgenommen werden, z. B.

  • das Zerlegen von ausgebauten Aggregaten in Einzelteile

  • die Reifenmontage

  • die Fahrzeugaußenreinigung

Arbeitsgruben und Unterfluranlagen gelten hinsichtlich der elektrischen Anlage nicht als explosionsgefährdet. Unter Berücksichtigung der besonderen Gefahren von Bränden in Gruben empfiehlt sich jedoch eine explosionsgeschützte elektrische Ausrüstung (siehe Abschnitt 5.2).

Arbeitsgruben und Unterfluranlagen sind jedoch in jedem Falle wie Waschanlagen und Gruben in Waschanlagen als "feuchte" und "nasse Räume" im Sinne der VDE-Bestimmungen anzusehen.
