Abschnitt 17.2 – 17.2 Gefahren durch gesundheitsschädliche Gase und Dämpfe

Gesundheitsschädliche Gase und Dämpfe treten in Kfz-Instandhaltungswerkstätten insbesondere durch Abgase von Verbrennungsmotoren auf.

Abgase von Verbrennungsmotoren enthalten in der Regel folgende Schadstoffe:

CO(Kohlenmonoxid)
NOX(Stickoxide)
SO2(Schwefeldioxid)
CnH2n+z(Kohlenwasserstoffe)
Partikel(Ruß, nur bei Dieselmotoren)

Die BG-Regel "Fahrzeug-Instandhaltung" (BGR 157) regelt u. a., dass Abgase von Verbrennungsmotoren durch Erfasstwerden an der Entstehungsstelle gefahrlos ins Freie geführt werden müssen. Das gilt insbesondere beim Laufen von Motoren im Stand, z. B. bei:

  • Wartungsarbeiten, die bei laufendem Motor durchgeführt werden

  • Abgasmessungen

  • Brems- und Leistungsprüfungen auf Prüfständen

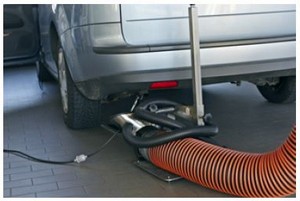

Bild 17-1: Abgasabsaugung mit oberirdischer Anlage

Geeignet dazu sind getrennt von der Raumlüftung geführte Überflur- bzw. Unterfluranlagen (Bild 17-1), wenn sie:

  • ausreichend dimensioniert sind

  • regelmäßig geprüft und gewartet werden

Eine ausreichende Dimensionierung ist von diversen Randbedingungen abhängig, z. B. Anzahl der Ansaugöffnungen, Rohr- bzw. Schlauchlängen, und sollte von Fachfirmen errechnet werden.

Bei der Abgasuntersuchung und auf Leistungsprüfständen fallen wegen der hohen Drehzahlen vermehrt Abgase an.

Die hier eingesetzten Lüftungsanlagen erfordern für das gesamte System Schlauch- bzw. Rohrdurchmesser von mindestens

  • 100 mm bei Pkws

  • 200 mm bei Lkws

bei Absauggeschwindigkeiten von mindestens

  • 20 m/s

Die sich daraus ergebenden Abgasvolumenströme (ca. 600 m3/h bei Ottomotoren und ca. 2.300 m3/h bei Dieselmotoren) erfordern regelmäßig eine gesonderte Absauganlage.

Nur schwer zu erfassen sind die Abgase, die durch motorbetriebene Fahrzeugbewegungen innerhalb der Werkstatt entstehen. Messungen mehrerer Institute haben übereinstimmend ergeben, dass im Winterhalbjahr, wenn Fenster und Türen regelmäßig geschlossen sind, der Grenzwert für CO von zurzeit 30 ppm (ml/m3) in größeren Werkstätten (mehr als vier Reparaturplätze) häufig überschritten wird.

Die Darstellung eines Messprotokolls (Bild 17-2 auf Seite 56) macht deutlich, dass jede motorbetriebene Fahrzeugbewegung hohe Emissionsspitzen erzeugt, die nur langsam durch natürliche bzw. technische Lüftung, falls vorhanden, weitgehend abgebaut werden.

Im vorliegenden Beispiel benötigte die Raumlüftung in den Zeiten, in denen keine motorkraftbetriebenen Fahrzeugbewegungen stattfanden, jeweils ca. 1 Stunde (zwischen 12 und 13 Uhr und zwischen 15 und 16 Uhr).

Kohlenmonoxid ist giftig und verringert durch die Bindung an den roten Blutfarbstoff (Hämoglobin) den Sauerstofftransport im Blut. Darüber hinaus wird durch die Schadstoffe in den Abgasen der Sauerstoffanteil in der Atemluft reduziert. Ob dadurch schädigende Einflüsse auf die Gesundheit insbesondere bei Langzeiteinwirkung zu erwarten sind, ist wissenschaftlich noch nicht ausreichend geklärt. Gleichwohl sollten alle Möglichkeiten zur Reduzierung der CO-Emissionen, ausgeschöpft werden, auch wenn der Grenzwert eingehalten wird, wobei eine Reduzierung der motorkraftbetriebenen Fahrzeugbewegungen an erster Stelle in Betracht kommt.

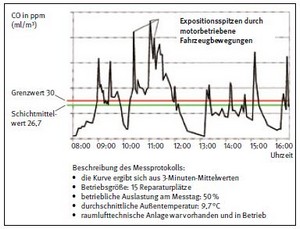

Bild 17-2: CO-Tagesprofil einer Pkw-Instandhaltungswerkstatt

Ohne Beachtung evtl. vorhandener technischer Lüftung sollten folgende CO-Minderungsmaßnahmen immer beachtet und Gewohnheit werden:

  • Fahrzeuge, deren Instandhaltung am folgenden Tag vorgesehen ist, am Ende der Arbeitszeit auf dem Reparaturplatz bereitstellen

  • Fahrzeuge schiebend rangieren

  • Gründliche Lüftung der Werkstatt am Ende der Arbeitszeit

  • Fahrzeugbewegungen innerhalb der Werkstatt auf ein Minimum reduzieren

  • Möglichkeiten der freien Lüftung durch Tore bzw. Fenster nutzen

  • Nie auf das Anschließen des Abgasschlauches verzichten

  • Verkehrswege freihalten, sodass der Rangieraufwand minimiert ist

Besondere Gesundheitsgefahren werden bei Abgasen von Dieselmotoren gesehen.
Dieselmotor-Emissionen sind krebserzeugende Gefahrstoffe.

Messerfahrungen zeigen, dass bereits wenige Motorläufe ohne Absaugung innerhalb eines geschlossenen Raumes genügen, um zu einer gesundheitlichen Belastung zu führen. Besondere Schutzmaßnahmen für Arbeitsbereiche, in denen Dieselmotoren betrieben werden, sind in der TRGS 554 - Abgase von Dieselmotoren - aufgeführt. Außer beim Ein- und Ausfahren sind alle Dieselmotor-Emissionen durch Absauganlagen direkt zu erfassen.

Da, ebenso wie bei der CO-Emission (Bild 17-2), durch das Ein- und Ausfahren bzw. Rangieren hohe Expositionsspitzen entstehen, sollten dazu auf den Auspuff aufsteckbare Dieselrußfilter verwendet werden.

Technische Lüftungsanlagen sind zur Gewährleistung einer gleich bleibenden Absaugleistung regelmäßigen Prüfungen zu unterziehen. Regelmäßig bedeutet nach BG-Regel "Arbeitsplatzlüftung - Lufttechnische Maßnahmen" (BGR 121), dass mindestens jährlich eine Prüfung durchzuführen ist, die in der Regel auch eine Funktionsmessung beinhaltet und deren Ergebnisse in ein Prüfbuch oder in einem Prüfbericht einzutragen sind.
