Abschnitt 2.2 – 2.2 Arbeitshöchstgeschwindigkeit von Schleifwerkzeugen

Die wesentlichste sicherheitstechnische Kenngröße eines rotierenden Schleifwerkzeugs ist seine Arbeitshöchstgeschwindigkeit vs. Sie gibt die höchstzulässige Umfangsgeschwindigkeit an, mit der das Werkzeug auf einer Maschine betrieben werden darf.

Die Arbeitshöchstgeschwindigkeit stellt somit einen oberen Grenzwert dar, der grundsätzlich nicht überschritten werden darf. Für die Praxis ist hinsichtlich des Sicherheitsaspekts aber meist weniger die Arbeitshöchstgeschwindigkeit als die zugehörige Drehzahl von Interesse, da diese einfach mit der Höchstdrehzahl des zur Verfügung stehenden Schleifantriebs verglichen werden kann. Die Drehzahl eines Schleifwerkzeugs bei Arbeitshöchstgeschwindigkeit wird als zulässige Drehzahl nmax bezeichnet. Die Umrechnung zwischen der Arbeitshöchstgeschwindigkeit und der zulässigen Drehzahl erfolgt nach den Formeln:

mit:

vs Arbeitshöchstgeschwindigkeit in m/s
nmax zulässige Drehzahl in 1/min
DAußendurchmesser des Schleifwerkzeugs in mm

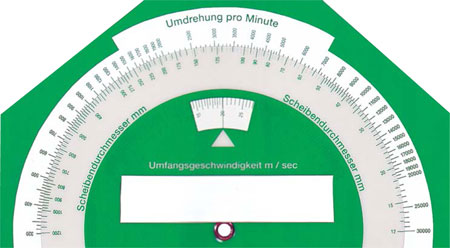

Der Zusammenhang zwischen diesen Kenngrößen des Schleifwerkzeugs kann schnell und einfach mit Hilfe von Schablonen ermittelt werden (Abb. 4), die bei fast allen Schleifwerkzeugherstellern erhältlich sind.

Abb. 4: Schablone Drehzahl/Umfangsgeschwindigkeit
