Abschnitt 9.5, 9.5 Isolierende Schutzvorrichtungen
Abschnitt 9.5
Sicherheit bei Arbeiten an elektrischen Anlagen (DGUV Information 203-001)
Titel: Sicherheit bei Arbeiten an elektrischen Anlagen (DGUV Information 203-001)
Normgeber: Bund
Amtliche Abkürzung: DGUV Information 203-001
Gliederungs-Nr.: [keine Angabe]
Normtyp: Satzung

Abschnitt 9.5 – 9.5 Isolierende Schutzvorrichtungen

Hierzu zählen Geräte und Vorrichtungen aus Isolierstoff - Gummi oder Kunststoff - oder aus Werkstoff mit Isolierstoffüberzug, z. B.:

PVC-Rohrabdeckung zum Abdecken von Freileitungen

  • Matten zur Isolierung des Standortes. Mindestgröße 1 m 1 m, Mindestdicke 2,5 mm (bei profilierten Matten kann bis zu 30% auf die Profilierung entfallen).

  • Abdecktücher für die Abdeckung von Anlagenteilen. Sie müssen geschmeidig und knickfest sein. Mindestdicke 0,5 mm. Zum Abdecken von Leitungen empfehlen sich Kunststofftücher und Klettverschluss.

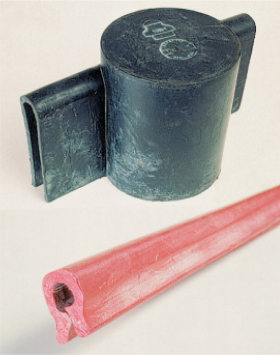

Isolierstoffkappen zum Abdecken von Isolatoren und Profilstücke aus Weichgummi zum Abdecken von Freileitungen

Faltabdeckung

Befestigungsklammer

  • Umhüllungen und Formstücke, z. B. Isolierstoffkappen für die Abdeckung von Isolatoren. Sie müssen so fest aufsitzen, dass sie auch bei zufälligem Anstoßen nicht herunterfallen; Mindestdicke 1 mm.

  • Faltabdeckungen. Hierunter werden Isolierende Schutzvorrichtungen mit veränderlicher Abdeckbreite verstanden. Sie eignen sich gut zum Abdecken von Niederspannungs-Sicherungsleisten. Maximale Abdeckbreite 800 mm. Dicke des Frontabdeckmaterials mind. 0,25 mm. Dicke der Seitenabdeckungen mind. 2,5 mm.

  • Klammern zum Befestigen von Abdeckungen. Sie müssen mit Ausnahme eventuell vorhandener Federn aus Isolierstoff bestehen. Metallfedern müssen entweder isoliert, zuverlässig mit Isolierstoff abgedeckt oder so in die Klammern eingebaut sein, dass an den Außenseiten keine Metallteile berührbar sind. Die Federn müssen gegen unbeabsichtigtes Lösen gesichert sein.

Isolierte Werkzeuge

Hierzu zählen

  • Schraubwerkzeuge und Gegenhalter,

  • Zangen,

  • Kabelscheren,

  • Kabelschneider,

  • Kabelmesser.

Es wird unterschieden zwischen voll- und teilisolierten Werkzeugen.

  • Vollisolierte Werkzeuge

    Das sind Werkzeuge aus leitfähigem Werkstoff mit Isolierstoffüberzug. Hierbei darf bei Ringschlüsseln nur die Stirnfläche, bei Steckschlüsseln nur die Auflageflächen und bei den übrigen Werkzeugen nur der unmittelbar auf das zu bearbeitende Werkstück einwirkende Teil ohne Isolierung sein, z. B. die Schneide beim Schraubendreher.

  • Teilisolierte Werkzeuge

    Das sind Werkzeuge, bei denen anwendungsbedingt größere Flächen blank sind (z. B. Kombizangen). Diese Werkzeuge sind weniger sicher. Bevorzugen Sie daher stets vollisoliertes Werkzeug, also Maul-, Ring- oder Steckschlüssel statt Kombizange.
