Abschnitt 4.4 – 4.4 Hydraulikzylinder

Vor Beginn des Austausches von Hydraulikzylindern müssen diese frei von Kräften, z. B. durch hochgehaltene Lasten, sein. Weiterhin ist zu beachten, dass eine Druckentlastung sowohl kolben- als auch stangenseitig erfolgt (siehe Abbildung 18).

Die technischen Daten von Ersatzzylindern müssen mit denen der auszutauschenden Typen übereinstimmen.

Um unvorhersehbare plötzliche Bauteilbewegungen infolge komprimierter Restluft in den Zylindern zu verhindern, müssen diese vor dem Einbau bereits mit Druckflüssigkeit befüllt und durch mehrmaliges Ein- und Ausfahren im Leerlauf in der Service-Werkstatt oder mittels der Anlagenhydraulik entlüftet sein. Falls dies nicht automatisch erfolgt, ist die Entlüftung kolben- und stangenseitig manuell vorzunehmen. Dabei sind gegebenenfalls vorhandene Entlüftungsschrauben zu benutzen.

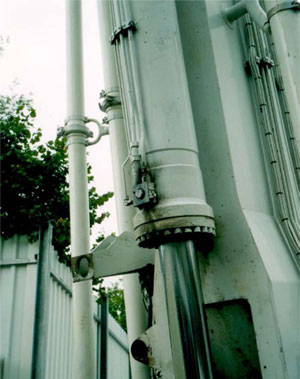

Abb. 18
Hydraulikzylinder mit entsperrbarem Rückschlagventil

Die Verschraubungen sind erst dann wieder zu schließen, wenn das austretende Öl blasenfrei ist.

Werden nach dem Befüllen der Hydraulikzylinder Verschlussstopfen verwendet, ist darauf zu achten, dass diese vor dem Einbau entfernt werden. Auf der Kolbenstangenseite ist dies besonders wichtig, um Druckübersetzungen zu vermeiden.

Sind an Zylindern Wegaufnehmer oder Näherungsschalter vorhanden, ist auf die korrekten Anschlüsse der elektrischen Leitungen zu achten. Besteht die Gefahr der Verwechselung sind die elektrischen Leitungen vor der Demontage zu kennzeichnen.

Dichtmanschetten undichter Hydraulikzylinder dürfen nur nach den Vorgaben des Herstellers gewechselt werden.

Beim Austausch des Hydraulikzylinders ist ein eventuell vorhandener Kolbenstangenschutz, z. B. Manschette oder Blechabdeckung, nach dem Einbau wieder anzubringen.

Insbesondere bei Spannzylindern darf nach dem Austausch die Freigabe der Maschine oder Anlage für den Bediener erst nach ausreichenden Probeläufen erfolgen.

Zur Befestigung von Zylindern dürfen ausschließlich die vom Hersteller vorgegebenen Teile (wie Schrauben in der geforderten Festigkeitsklasse) verwendet werden. Die Angaben hinsichtlich Gewindeausführung und Einschraublänge sind zu beachten. Bei Arbeiten an Teilen des Hydraulikzylinders einschließlich Dichtungen ist unbedingt auf Sauberkeit zu achten.
