Anhang 1, Beispiele für Spektren anorganischer Fasern
Anhang 1
Verfahren zur getrennten Bestimmung der Konzentrationen von lungengängigen anorganischen Fasern in Arbeitsbereichen - Rasterelektronenmikroskopisches Verfahren Von den Unfallversicherungsträgern anerkannte Analysenverfahren zur Feststellung der Konzentrationen krebserzeugender Arbeitsstoffe in der Luft in Arbeitsbereichen (bisher: BGI 505-46)

Anhangteil

Titel: Verfahren zur getrennten Bestimmung der Konzentrationen von lungengängigen anorganischen Fasern in Arbeitsbereichen - Rasterelektronenmikroskopisches Verfahren Von den Unfallversicherungsträgern anerkannte Analysenverfahren zur Feststellung der Konzentrationen krebserzeugender Arbeitsstoffe in der Luft in Arbeitsbereichen (bisher: BGI 505-46)
Normgeber: Bund
Amtliche Abkürzung: DGUV Information 213-546
Gliederungs-Nr.: [keine Angabe]
Normtyp: Satzung

Anhang 1 – Beispiele für Spektren anorganischer Fasern

Alle Spektren:

  • Abszisse in keV

  • Filter goldbeschichtet

  • 20 kV Beschleunigungsspannung

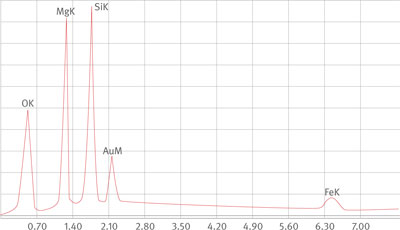

Abb. A1.1
Chrysotilspektrum (hier Beispiel eines Fe-haltigen Chrysotils, Verhältnis S/U ca. 1 für Fe)

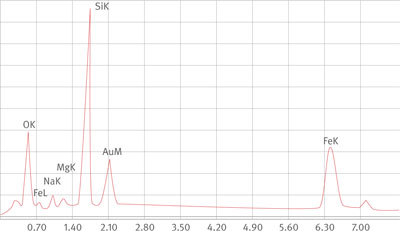

Abb. A1.2
Krokydolithspektrum

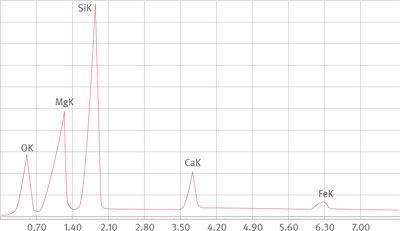

Abb. A1.3
Aktinolithspektrum

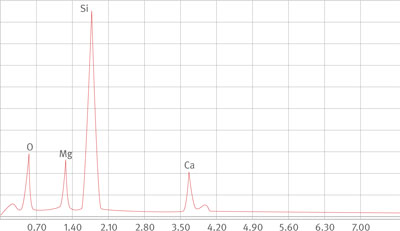

Abb. A1.4
Tremolitspektrum

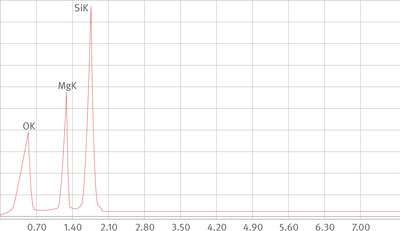

Abb. A1.5
Talkspektrum

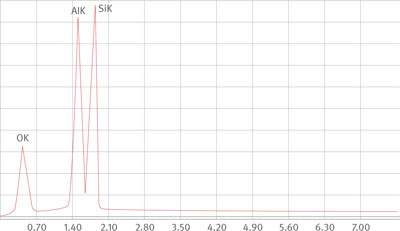

Abb. A1.6
Spektrum einer Aluminiumsilikatfaser

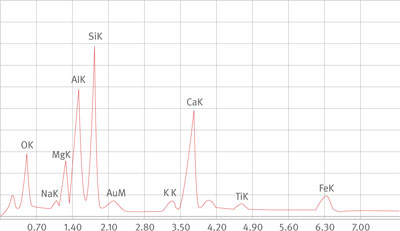

Abb. A1.7
Spektrum einer Steinwollfaser

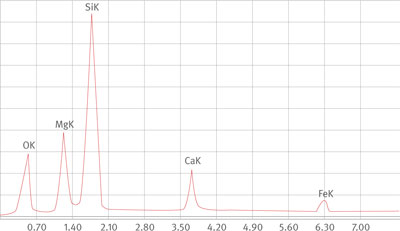

Abb. A1.8
Spektrum einer Hochtemperaturglasfaser
