Abschnitt 3.5, 3.5 Hubarme
Abschnitt 3.5
Sicherer Einsatz von Absetzkippern (DGUV Information 214-016)
Titel: Sicherer Einsatz von Absetzkippern (DGUV Information 214-016)
Normgeber: Bund
Amtliche Abkürzung: DGUV Information 214-016
Gliederungs-Nr.: [keine Angabe]
Normtyp: Satzung

Abschnitt 3.5 – 3.5 Hubarme


DIN 30723-1


Teleskopierbarer Hubarm

Sicherheitstechnisch muss gewährleistet sein, dass

  • eine Warneinrichtung im Führerhaus vorhanden ist, die auf eine nicht in Fahrstellung stehende Absetzkippeinrichtung, wie Abstützungen, Hubarme oder Teleskope, hinweist,

  • sich die Hubarme beim Kippen im Gleichlauf bewegen,

  • die Standsicherheit des Absetzkipperfahrzeuges auch beim Teleskopieren erhalten bleibt, z. B. durch technischen Überlastschutz, hydraulisches Druckbegrenzungsventil,

  • der Behälter beim Kippvorgang durch Teleskopieren nicht in Längsrichtung auf Zug beansprucht wird.

Bei teleskopierbaren Hubarmen ist der Absetzkipper zusätzlich mit einem Hublastdiagramm zu kennzeichnen.

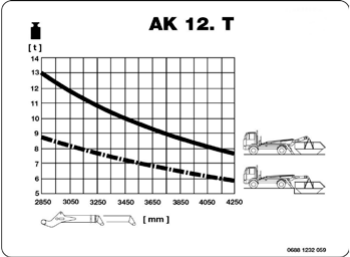

Abb. 6 Hublastdiagramm
