Abschnitt 5.4 – 5.4 Maßnahmen gegen gefährliche Atmosphäre

5.4.1
Allgemeines

5.4.1.1
In Kanälen und Rohrleitungen können durch Abwässer, unzulässigerweise eingeleitete Bestandteile und biologische Prozesse folgende Gefährdungen entstehen (siehe auch Abschnitte 3.4 und 3.5):

  • Vergiften, z. B. durch

    • das Auftreten von Schwefelwasserstoff (H2S),

    • eingeleitete Gefahrstoffe,

    • Gefahrstoffe die auf Grund undichter Auskleidungen oder Absperreinrichtungen eingedrungen sind.

  • Ersticken, z. B. durch

    • Sauerstoffverdrängung auf Grund anderer Gase,

    • Stickstoff (N2) beim Spülen,

    • Kohlenmonoxyd (CO), bzw. Kohlendioxyd (CO2) aus Einsatz von Verbrennungsmotoren,

    • Sauerstoffzehrung durch Gärung, Fäulnis.

  • Brände und Explosionen, z. B. durch

    • das Auftreten von brennbaren Gasen wie Faulgasen (Methan),

    • brennbare Dämpfe, wie Benzin-/Lösemitteldämpfe.

5.4.1.2
Vor Beginn und während der Arbeiten in Rohrleitungen und Schächten muss sichergestellt werden, dass Versicherte nicht durch

  • Dämpfe, Nebel oder Stäube in gesundheitsgefährlicher Konzentration,

  • explosionsfähige Atmosphäre,

  • oder Sauerstoffmangel

gefährdet werden.

5.4.2
Überprüfen der Atmosphäre

5.4.2.1
Im Rahmen der Gefährdungsbeurteilung ist festzustellen, welche Stoffe oder Zubereitungen in welcher Konzentration in der Rohrleitung oder dem Schacht enthalten sind oder im Verlauf der Arbeiten auftreten können. In den meisten Fällen ist dazu Freimessen erforderlich. Durch Freimessen werden die Gefahrstoffkonzentration und der Sauerstoffgehalt vor und während der Arbeiten ermittelt. Die Messungen haben an repräsentativer Stelle (z. B. im Bereich der Rohrsohle bei Beachtung der Strömungsrichtung), von einer gesicherten Position aus, zu erfolgen. Während der Arbeiten ist im Bereich der Arbeitsstelle eine kontinuierliche Überwachung der Atmosphäre notwendig.

5.4.2.2
Zum Freimessen sind geeignete Messverfahren zu benutzen.

Geeignete Messverfahren sind z. B.

  • kontinuierliche Messungen mit direktanzeigenden Geräten; mindestens Vierfachmessgeräte für Sauerstoff (O2), Methan (CH4), Schwefelwasserstoff (H2S) und Kohlendioxid (CO2) bei Arbeiten in abwassertechnischen Anlagen,

  • am Messgerät ist arbeitstäglich eine Funktionskontrolle mit Prüfgas durchzuführen. (siehe Betriebsanleitung des Herstellers)

  • wenn in der Gefährdungsbeurteilung zusätzlich Gefahrstoffe ermittelt werden, können für diese Stoffe weitere Messungen notwendig werden.

5.4.2.3
Bei der Auswahl der Messverfahren sind die speziellen Eigenschaften der zu messenden Stoffe zu berücksichtigen, z. B. Querempfindlichkeiten gegen andere Stoffe.

5.4.2.4
Ist die Sauerstoffkonzentration niedriger als der natürliche Sauerstoffgehalt der Atemluft von 20,9 %, ist die Ursache dafür zu ermitteln und zu beurteilen, ob eine Gefährdung durch Fremdgase vorliegt. Nach der Identifizierung der bisher unbekannten Stoffe und Ermittlung der Konzentration dieser Stoffe muss eine neue Gefährdungsbeurteilung durchgeführt werden.

5.4.2.5
Der Unternehmer darf mit dem Freimessen (Abbildung 9) nur Mitarbeiter beauftragen, die über die erforderliche Fachkunde verfügen.

Die Fachkunde bezieht sich auf

  • die verwendeten Messgeräte bzw. Messverfahren,

  • die zu messenden Gefahrstoffe,

  • die betrieblichen Verhältnisse.

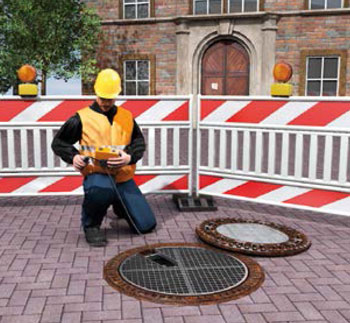

Abb. 9 Überprüfen der Schachtatmosphäre

5.4.2.6
Verbrennungskraftmaschinen dürfen in Rohrleitungen und Schächten nicht eingesetzt werden.


Siehe § 65 der DGUV Vorschrift 38 und 39 "Bauarbeiten".

5.4.3
Lüftung

5.4.3.1
Ist gefährliche Atmosphäre vorhanden oder kann sie während der Arbeiten entstehen, ist ausreichend zu lüften. Lüftung ist natürlich oder technisch möglich.

Technische Lüftung ist Frischluftzufuhr zur Arbeitsstelle hin mit ausreichend leistungsfähigen Belüftungseinrichtungen.

Technische Lüftung als Grundlüftung kann als ausreichend angesehen werden, wenn z. B.

  • bei Kanälen mindestens ein Luftstrom von 600 m3/h und m2 Kanalquerschnitt,

  • bei sonstigen Bauwerken, wie Pumpensümpfe, Schieberbauwerke, ein etwa sechs- bis achtfacher Luftwechsel pro Stunde

gegeben ist.

Die Grundlüftung gewährleistet keine Einhaltung der Arbeitsplatzgrenzwerte bei Tätigkeiten mit Gefahrstofffreisetzung. Hier sind in Abhängigkeit von der Höhe der Gefahrstofffreisetzung Zusatzmaßnahmen, wie z. B. staubarme/emissionsarme Verfahren, Absaugung an der Entstehungsstelle, Tragen von Atemschutz, zu treffen (siehe Abschnitt 3.4.2.1).

Bei Verwendung von Ventilatoren mit Rohr-/Schlauchleitungen zur Zuluftführung ist eine Berechnung der Druckverluste durch die Leitungen und Umlenkungen erforderlich. Liegt eine solche nicht vor, darf maximal 50 % des Nennvolumenstromes des Ventilators als Zuluftmenge angesetzt werden, sofern die Länge der Rohr-/Schlauchleitung nicht mehr als 10 m beträgt und der Durchmesser der Rohr-/Schlauchleitung dem Durchmesser des Ausblasstutzens des Ventilators entspricht. Diese Verfahrensweise ersetzt nicht die Anforderung nach Abschnitt 5.4.3.4.

Das Öffnen von Schachtabdeckungen vor und hinter dem Einstiegschacht über eine bestimmte Zeitdauer kann nicht immer eine ausreichende Lüftung sicherstellen, insbesondere in der warmen Jahreszeit, wenn die Schachtatmosphäre kühler als die Umgebungsatmosphäre ist.

5.4.3.2
Zum Belüften ist die Verwendung von reinem Sauerstoff oder mit Sauerstoff angereicherter Luft nicht zulässig.

5.4.3.3
Beim Absaugen besteht die Gefahr der verstärkten Führung gesundheitsschädlicher oder explosionsfähiger Gase und Dämpfe zur Arbeitsstelle hin. Wenn abgesaugt wird, dürfen nur explosionsgeschützte Absauggeräte verwendet werden.

5.4.3.4
Zur Feststellung, ob die Lüftung ausreichend ist, können wiederholte Einzelmessungen oder kontinuierliche Messungen mit akustischer und optischer Signalangabe, gegebenenfalls an unterschiedlichen Stellen, erforderlich sein.

5.4.3.5
Ist ausreichende Lüftung aus betriebstechnischen Gründen nicht möglich, müssen die Arbeiten in Rohrleitungen und Schächten mit von der Umgebungsatmosphäre unabhängig wirkenden Atemschutzgeräten unter Beachtung des Explosionsschutzes durchgeführt werden.

5.5
Maßnahmen gegen Gefährdungen durch biologische Arbeitsstoffe

5.5.1
Bei Bau-, Sanierungs- und Instandhaltungsarbeiten an und in abwassertechnischen Anlagen ist mit einer Gefährdung durch biologische Arbeitsstoffe zu rechnen. Beispiele für Tätigkeiten mit einer möglichen Exposition gegenüber biologischen Arbeitsstoffen sind das Anbinden von Rohrleitungen an eine bestehende Abwasserableitung und Arbeiten mit Hochdruckreinigern.

5.5.2
Zur Reduzierung der Gesundheitsgefährdungen durch biologische Arbeitsstoffe sind unter anderem folgende Schutzmaßnahmen anzuwenden:

  • Vor Beginn der Arbeiten sind die zu betretenden Schächte und Rohrleitungen möglichst zu reinigen, z. B. mittels Hochdruckspülung. Dabei ist die Freisetzung von Aerosolen möglichst durch technische Maßnahmen (z. B. Luftschleierabsperrung) zu reduzieren.

  • Verschmutze Arbeitsgeräte und Ausrüstungsgegenstände sind unmittelbar nach den Tätigkeiten zu reinigen.

  • Es ist ein Hautschutzplan aufzustellen. Hautschutz-, Hautreinigungs- und Hautpflegemittel sowie Desinfektionsmittel sind entsprechend dem Hautschutzplan zur Verfügung zu stellen und anzuwenden.

  • Vor Ort sind eine Waschgelegenheit mit fließendem Wasser sowie Spender für Reinigungsmittel und Einmalhandtücher zur Verfügung zu stellen.

  • An den Arbeitsplätzen darf nicht gegessen, getrunken und geraucht werden.

  • Nach Tätigkeiten mit biologischen Arbeitsstoffen vor dem Essen, Trinken, Rauchen sowie vor und nach Nutzung der Toilette sind die Hände zu reinigen.

  • Der Unternehmer hat geeignete persönliche Schutzausrüstung zur Verfügung zu stellen, die abhängig von den Tätigkeiten aus Schutzkleidung, Handschutz, Fußschutz, Augenschutz und Atemschutz bestehen kann.

  • Verschmutze Arbeits- und Schutzkleidung ist getrennt von der Straßenkleidung aufzubewahren

    Dies wird z. B. erreicht, wenn Schwarz-Weiß-Anlagen oder Doppelspinde zur Verfügung stehen.

  • Der Unternehmer hat dafür zu sorgen, dass verschmutzte Arbeits- und Schutzkleidung gereinigt wird.


Siehe auch Technische Regeln für Biologische Arbeitsstoffe
"Allgemeine Hygienemaßnahmen: Mindestanforderungen" (TRBA 500),
"Sicherheit und Gesundheit bei Tätigkeiten mit biologischen Arbeitsstoffen in abwassertechnischen Anlagen" (TRBA 220).
