Abschnitt 3.3 – 3.3 Elektrische Gefährdungen

3.3.1
Allgemeine Anforderungen für Auswahl und Betrieb von elektrischen Anlagen und Betriebsmitteln

Bei Auswahl und Betrieb von elektrischen Anlagen und Betriebsmitteln auf Baustellen für den Ver- und Entsorgungsleitungsbau sind die DGUV Vorschrift 3 bzw. 4 "Elektrische Anlagen und Betriebsmittel" und die DGUV Information 203-006 "Auswahl und Betrieb elektrischer Anlagen und Betriebsmittel auf Bau- und Montagestellen" zu berücksichtigen. Bei Vorliegen erhöhter elektrischer Gefährdungen ist die DGUV Information 203-004 "Einsatz von elektrischen Betriebsmitteln bei erhöhter elektrischer Gefährdung" zu beachten.

Es ist sicherzustellen, dass die verwendeten ortsveränderlichen elektrischen Betriebsmittel für den rauen Rohrnetz-Baustelleneinsatz geeignet sind (z. B. Kennzeichnung mit Hammer-Symbol oder Schutzisolierungs-Symbol), mind. IP X4. Es ist sicherzustellen, dass die verwendeten ortsveränderlichen elektrischen handgeführten Elektrowerkzeuge mindestens der Klasse IP 2X entsprechen. Sollte bauartbedingt z. B. bei Schweißaggregaten IP X4 nicht möglich sein, sind im Rahmen der Gefährdungsbeurteilung zusätzliche Schutzmaßnahmen abzuleiten, die sicherstellen, dass von dem verwendeten Gerät keine erhöhte Gefahr ausgehen kann (z. B. Einhausung, Schutzabdeckung, geeignete Aufstellung). Sie müssen mit einer Netzanschlussleitung des Typ H 07 RN-F oder gleichwertiger Bauart ausgestattet sein. Bis 4 m Leitungslänge ist als Netzanschlussleitung auch Typ H 05 RN-F oder eine mindestens gleichwertige Bauart zulässig.

string

Abb. 1
Allstromsensitive Fehlerstrom-Schutzeinrichtung mit den dazu gehörigen Symbolen

Auf Baustellen, bei denen frequenzgesteuerte Arbeitsmittel, z. B. Pumpen oder Kernbohrgeräte, verwendet werden, müssen Fehlerstrom-Schutzeinrichtungen RCD vom Typ B zur Absicherung verwendet werden (Abbildung 1), da die frequenzgesteuerten Arbeitsmittel Gleichfehlerströme erzeugen können, die zum verzögerten Ansprechen oder Versagen der RCDs vom Typ A führen können. Neben der regelmäßigen Überprüfung durch eine befähigte Person nach TRBS 1203 (Elektrofachkraft) ist eine arbeitstägliche Sichtprüfung aller ortsveränderlichen elektrischen Betriebsmittel durch den Benutzer oder die Benutzerin zwingend notwendig (z. B. Überprüfung der Zuleitungen, der Anschlüsse und des Gerätegehäuses auf augenscheinliche Beschädigungen).

3.3.2
Einsatz mobiler Stromerzeuger

Beim Einsatz von mobilen Stromerzeugern ist die DGUV Information 203-032 "Auswahl und Betrieb von Stromerzeugern auf Bau- und Montagestellen" anzuwenden. Es dürfen nur mit "A", "B", "C" oder "D" gekennzeichnete Stromerzeuger eingesetzt werden.

Stromerzeuger kleiner Leistung (bis 10 kVA) zur Versorgung einzelner Betriebsmittel entsprechen meist der Ausführung A oder B. Größere Aggregate, zur Einspeisung ins vorhandene Netz, entsprechen meist den Ausführungen C oder D.

Nur Stromerzeuger der Ausführung A und B dürfen ohne Freigabe einer Elektrofachkraft in Betrieb genommen werden.

Stromerzeuger Ausführung A

Wenn nur eine Steckdose und daran auch nur ein Betriebsmittel benutzt wird, können die Arbeiten sicher durchgeführt werden (Abbildung 2). Müssen weitere Steckdosen, bzw. weitere Betriebsmittel betrieben werden, ist für jede weitere Steckdose, bzw. jedes weitere Betriebsmittel ein separater RCD (FI-Schutzschalter) erforderlich (Abbildung 3).

Stromerzeuger Ausführung B

Diese Geräte verfügen bereits über eingebaute RCD für die Steckdosen. Sollen an einer Steckdose aber mehrere Verbraucher betrieben werden, muss auch hier jeder weitere Verbraucher über einen zusätzlichen RCD angeschlossen werden. Verwendet werden können PRCD, also mobile RCD mit Stecker/ Kupplung als Verlängerung oder auch spezielle Kleinverteiler mit RCD für jede Steckdose. Andere Verteiler und Leitungsroller sind nicht zulässig. PRCD-S können am Stromerzeuger nicht eingesetzt werden.

Der Einsatz eines Trenntrafos anstelle einer RCD ist immer möglich, zulässig und sicher.

string

Abb. 2
Einzelnes Betriebsmittel, direkt am Stromerzeuger angeschlossen

string

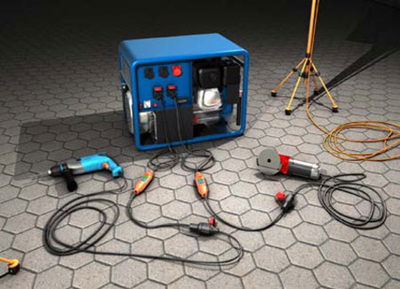

Abb. 3
Betrieb sämtlicher Betriebsmittel über jeweils eine PRCD

3.3.3
Zusätzliche Anforderungen für Auswahl und Betrieb von elektrischen Anlagen und Betriebsmitteln bei erhöhter elektrischer Gefährdung

Liegen Arbeitsplätze und Verkehrswege mit begrenzter Bewegungsfreiheit in elektrisch leitfähiger Umgebung vor, z. B. in Rohrleitungen, Schächten und Rohrleitungsgräben (Abbildung 4), sind in Bezug auf elektrische Anlagen und Betriebsmittel die Anforderungen der DGUV Information 203-004 "Einsatz von elektrischen Betriebsmitteln bei erhöhter elektrischer Gefährdung" einzuhalten.

string

Abb. 4
Beispiel für elektrisch leitfähige Bereiche (feuchtes Holz) mit begrenzter Bewegungsfreiheit im Rohrleitungsbau

In diesem Bereich erhöhter Gefährdung dürfen Handlampen nur mit Schutzkleinspannung betrieben werden.

Alle anderen handgeführten, elektrischen Betriebsmittel dürfen nur nach mindestens einem der folgenden Grundsätzen betrieben werden:

  • jedes Gerät wird über einen separaten Trenntrafo angeschlossen,

  • nach einem Trenntrafo darf keine Verteilung installiert sein,

  • am Stromerzeuger wird nur eine Steckdose mit nur einem Gerät betrieben, jedes weitere Gerät am Stromerzeuger wird nur über einen separaten Trenntrafo angeschlossen (Abbildung 5),

  • die Betriebsmittel werden über Sicherheitstrenntrafos mit Schutzkleinspannung versorgt,

  • es werden akkubetriebene elektrische Betriebsmittel eingesetzt,

  • es dürfen nur mit "S" gekennzeichnete Schweißgeräte eingesetzt werden.

Der Einsatz von RCD ist in diesem Bereich erhöhter Gefährdung nicht ausreichend. Mobile Stromerzeuger, Schweißgeräte, Trenntransformatoren und Sicherheitstrenntransformatoren für Schutzkleinspannung dürfen nur außerhalb des Bereiches erhöhter elektrischer Gefährdung (z. B. außerhalb des Rohrgrabens) aufgestellt werden.

string

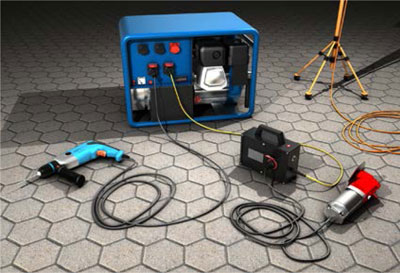

Abb. 5
Beispiel für den Betrieb eines Stromerzeugers bei erhöhter elektrischer Gefährdung

3.3.4
Erdung von Stromerzeugern

Stromerzeuger der Ausführung A und B müssen nicht geerdet werden. Stromerzeuger der Ausführung C und D müssen von Elektrofachkräften geerdet werden.

3.3.5
Unvorhergesehene Spannungen an elektrisch leitfähigen Rohrleitungen

Vor dem Trennen oder Verbinden von Leitungen aus Metall, dem Ein- oder Ausbauen von Leitungsteilen, Armaturen, Zählern, Druckregelgeräten und ähnlichen Geräten solcher Leitungen sowie vor dem Ziehen und Setzen von Steckscheiben ist zum Schutz gegen

  • gefährliche Berührungsspannung und

  • zündfähigen Funkenüberschlag bei brennbaren Gasen

eine metallene, elektrisch leitende Überbrückung der Trennstelle herzustellen, wenn nicht eine anderweitig elektrisch leitende Überbrückung besteht.

Dies wird z. B. erreicht, wenn zur Überbrückung flexible isolierte Kupferseile nach DIN 46 440 "Umflochtene Rundseile aus Kupfer" verwendet werden, die bei einer Länge bis 10 m einen Querschnitt von 25 mm2 und bei einer Länge bis 20 m einen Querschnitt von 50 mm2 aufweisen.

Bei Leitungen der Gasinstallation und bei Hausanschlussleitungen ist zur Überbrückung ein hochflexibles isoliertes Kupferseil nach DIN 46 440 mit einem Querschnitt von mindestens 16 mm2 bis zu einer Länge von 3 m zulässig. Der Übergangswiderstand zwischen Gasleitung und Überbrückungskabel ist so gering wie möglich zu halten.

Ein geringer Übergangswiderstand wird z. B. erreicht, wenn die Kontaktflächen metallisch blank sind und großflächig aufeinandergepresst werden; siehe hierzu auch DVGW-Arbeitsblatt GW 309 "Elektrische Überbrückung bei Rohrtrennungen". Haftmagnete sind ungeeignet, weil sie keine gesicherte Verbindung gewährleisten.

string
Siehe auch Abschnitt 3.8 des Kapitels 2.31 "Arbeiten an Gasleitungen" der DGUV Regel 100-500 bzw. 100-501 "Betreiben von Arbeitsmitteln" (demnächst DGUV Information 203-090 "Arbeiten an Gasleitungen").
